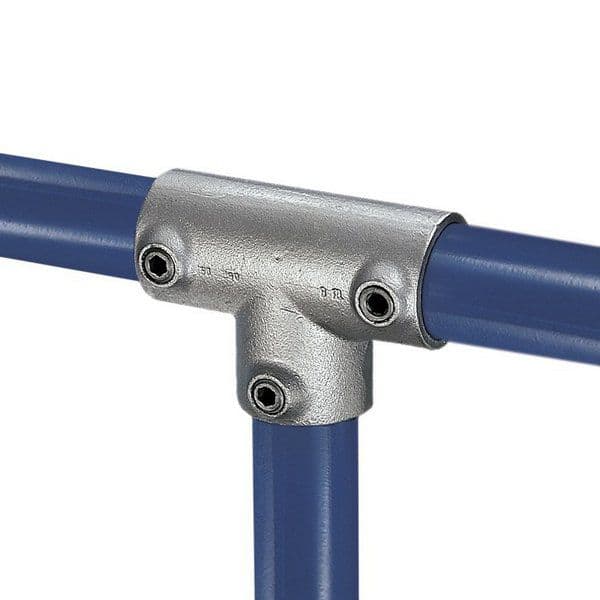

TYP 25
spojovací odbočka
Slouží k napojení trubek pod úhlem 90°, přičemž osy trubek se protínají. Navíc je možné v této fitince napojit vodorovnou trubku.
Nejčastěji je tento typ používán pro konstrukci zábradlí.
| typ | trubka | mm | kg | cena Kč | ||||||||||
| A | B | C | D | E | F | G | H | J | K | L | ø | |||
| 25-4 | 4 | 34 | 67 | 0.18 | 400,15 | |||||||||
| 25-5 | 5 | 41 | 82 | 0.37 | 390,44 | |||||||||
| 25-6 | 6 | 46 | 92 | 0.49 | 368,97 | |||||||||
| 25-7 | 7 | 60 | 120 | 0.85 | 569,81 | |||||||||
| 25-8 | 8 | 68 | 136 | 0.98 | 627,57 | |||||||||
| 25-9 | 9 | 84 | 168 | 1.57 | 1 290,39 | |||||||||
Uvedené ceny jsou bez DPH.
| velikost trubky |
vnější průměr mm |
vnitřní průměr mm |
palce |
| 2 | 13,5 | 8 | 1/4" |
| 3 | 17,5 | 10 | 3/8" |
| 4 | 21,3 | 15 | 1/2" |
| 5 | 26,9 | 20 | 3/4" |
| 6 | 33,7 | 25 | 1" |
| 7 | 42,4 | 32 | 1 1/4" |
| 8 | 48,3 | 40 | 1 1/2" |
| 9 | 60,3 | 50 | 2" |
